Wanneer de Shelly Plus-add-on aan de Shelly Plus-unit wordt toegevoegd, moet deze in de app worden geactiveerd, waarna de sensoren die u op het apparaat hebt aangesloten, kunnen worden geactiveerd.
Let op: de installatie mag alleen worden uitgevoerd door een erkende elektricien.

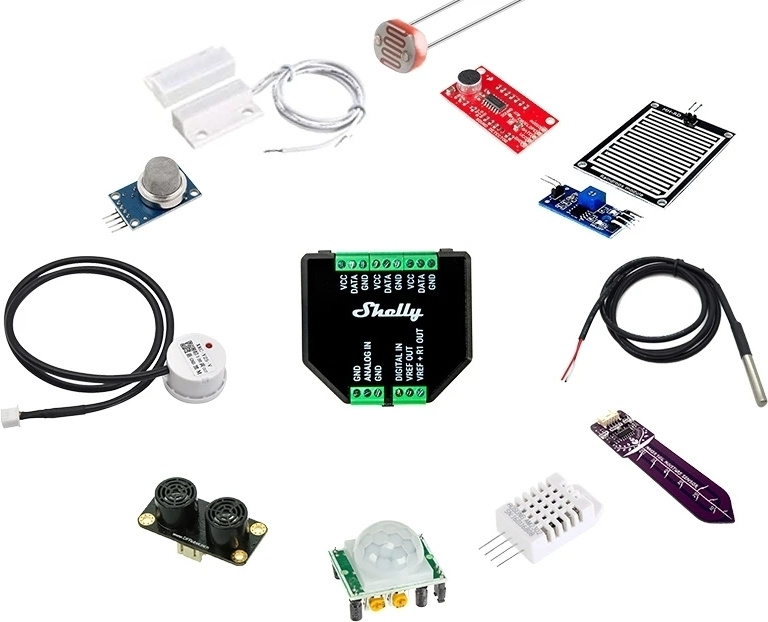

Ondersteunde apparaten:
- 5 x DS18B20
- 1 x DHT22
- NTC-weerstanden met een nominale weerstand van 10 kΩ en β=4000 K
- Lichtvoorschriften
- PIR-sensoren
- Bodemvochtigheidssensoren
- Ultrasone nabijheidssensoren
- Capacitieve vloeistofniveausensoren
- Geluidsdetectoren
- Andere analoge sensoren met een uitgangsspanning van 0 - 10 V
Voorbeelden van gebruik:
- Reed-schakelaar: voeg een reed-schakelaar toe aan de Plus Add On om de open/dicht-stand van de garagedeur te volgen. Aanbevolen in combinatie met de Shelly Plus 1.
- Vloeistofniveausensor: voeg een vloeistofniveausensor toe aan de Plus Add On om het waterniveau in uw zwembad of aquarium te volgen. Aanbevolen in combinatie met deShelly Plus 1 of Plus 1PM.

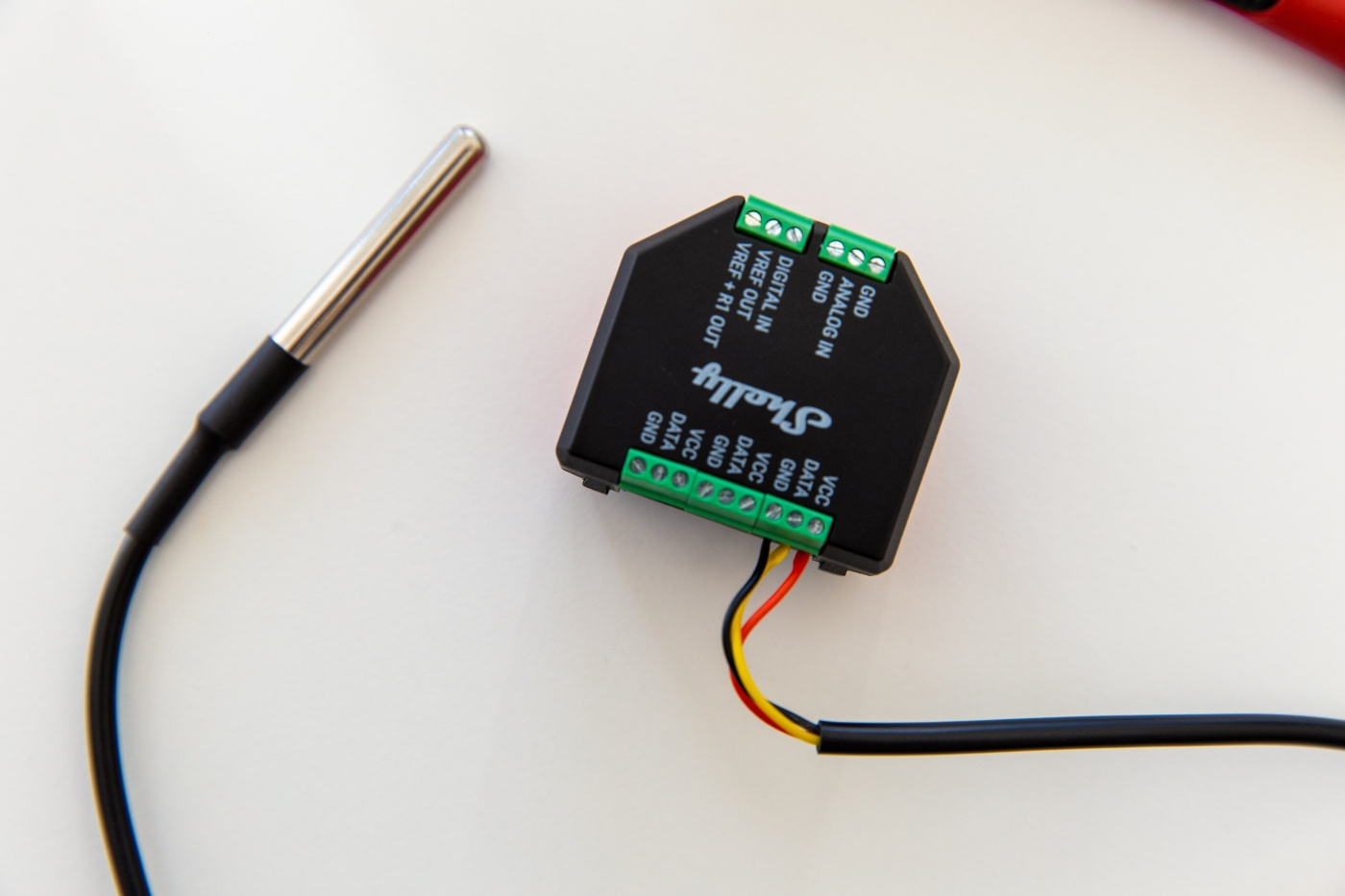

- Verwarming: voeg twee DS18B20-temperatuursensoren toe en meet de aanvoer- en retourtemperatuur.

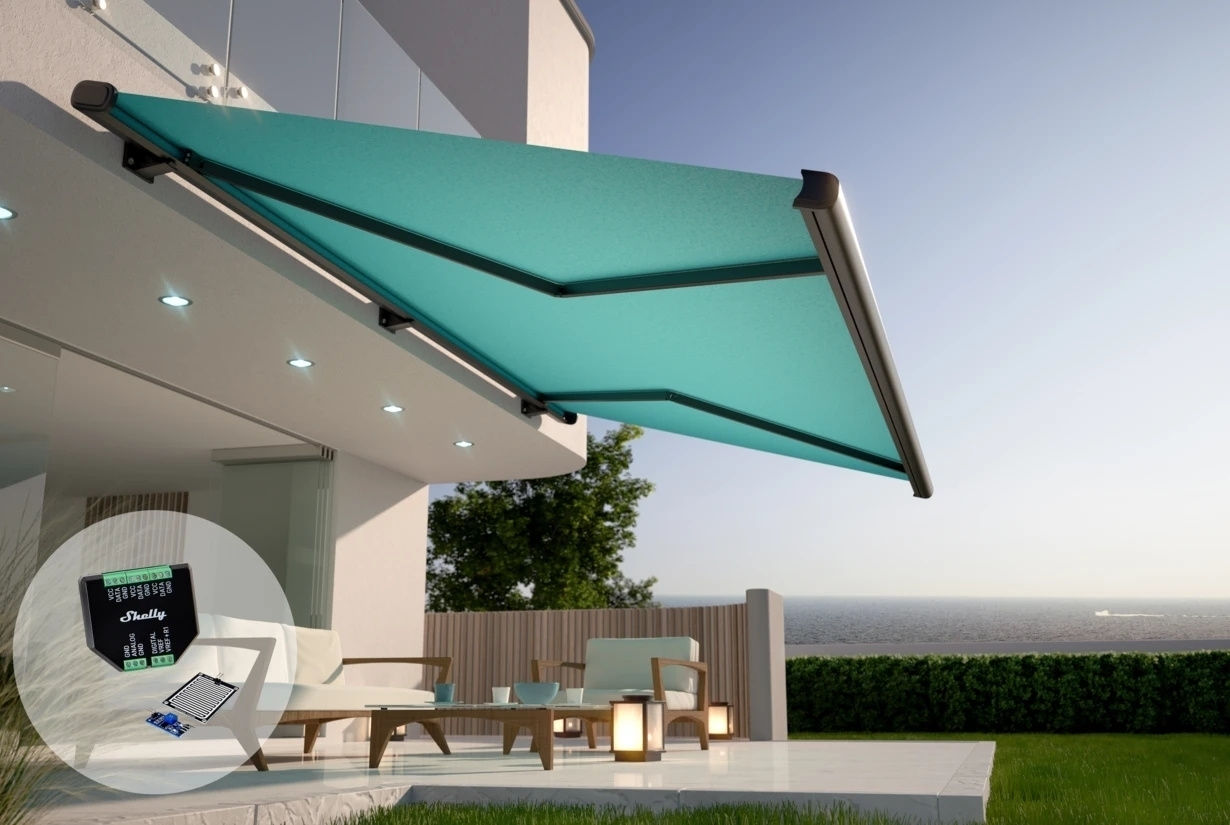

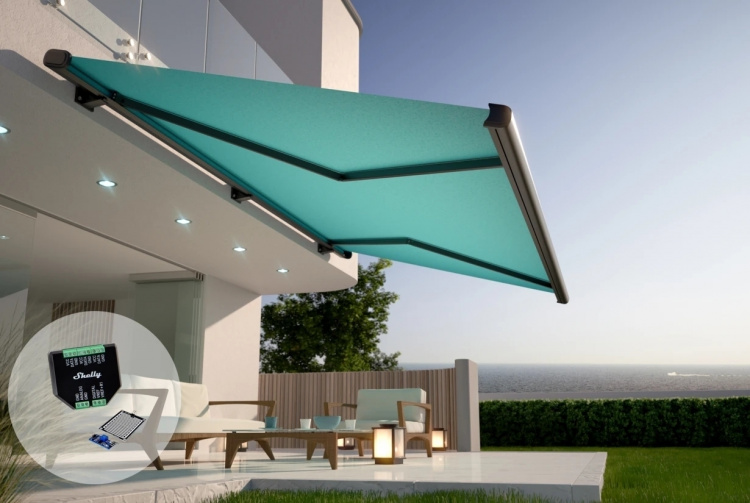

- Wind: dankzij de windsensor kan de luifel automatisch worden ingetrokken wanneer het te hard waait. Aanbevolen in combinatie met de Shelly Plus 2PM.
- Bodemvochtigheid: voeg een bodemvochtigheidssensor toe, zodat het besproeiingssysteem automatisch kan worden geactiveerd wanneer de grond te droog is. Aanbevolen in combinatie met de Shelly Plus 1.

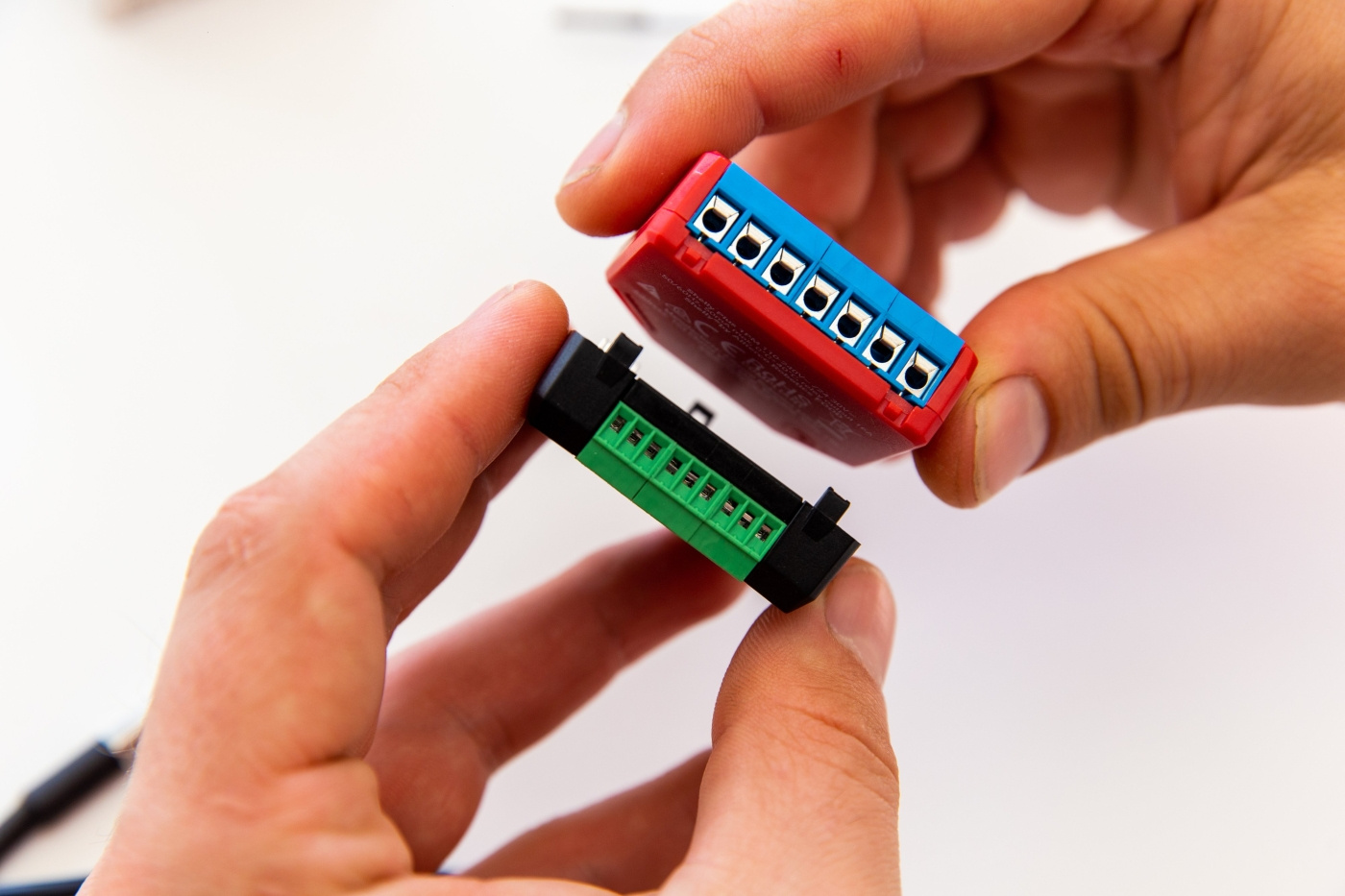

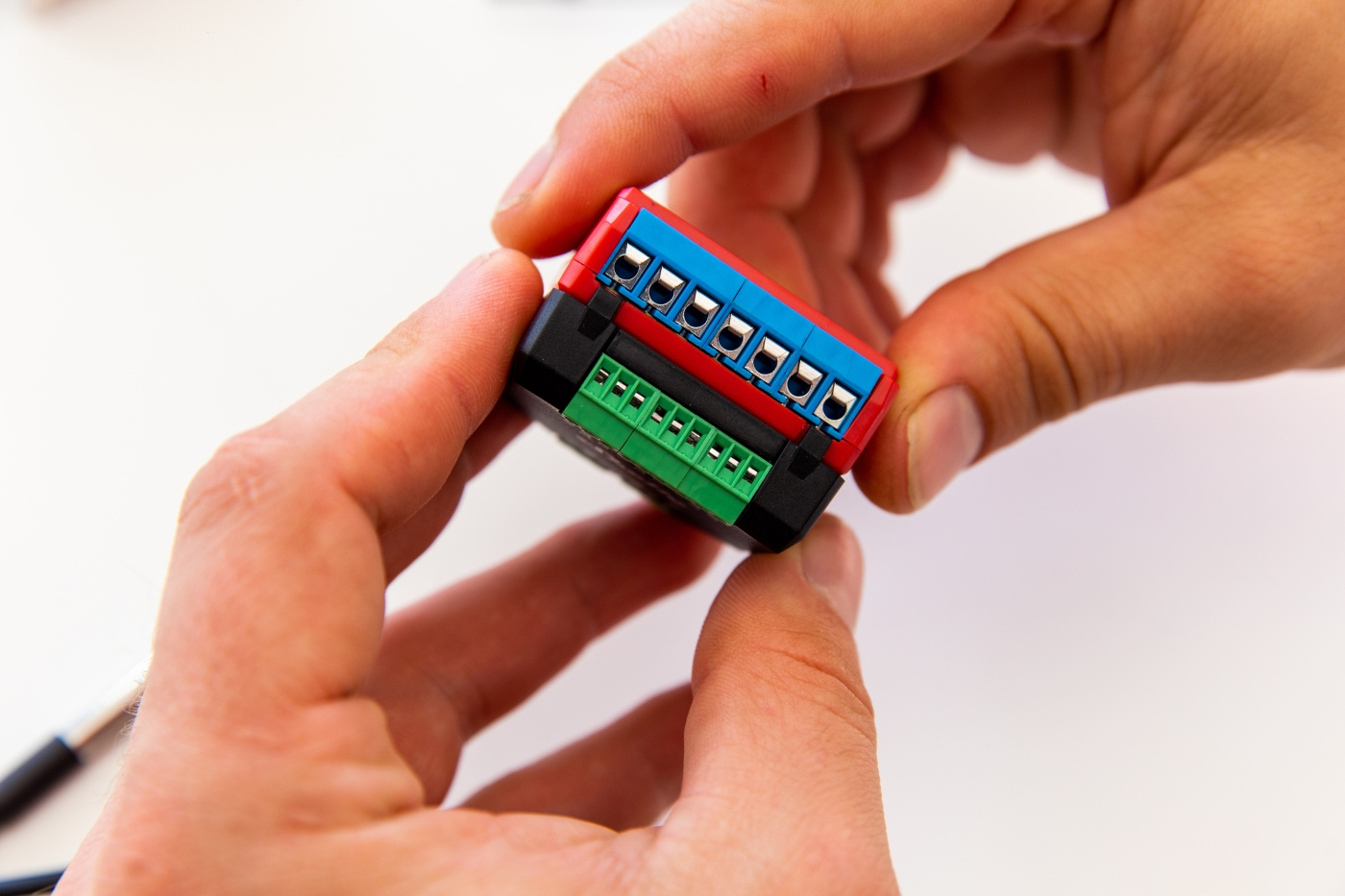

Shelly De Plus Add-on werkt niet zelfstandig. Het apparaat moet worden aangesloten op een willekeurig Shelly Plus-apparaat, wat de functionaliteit van het Shelly Plus-apparaat vergroot. De Shelly Plus-add-on hoeft niet te worden aangesloten op de Shelly Plus-unit, omdat deze is uitgerust met pinnen die automatisch verbinding maken met de Shelly Plus-unit. De twee units zijn galvanisch van elkaar gescheiden.

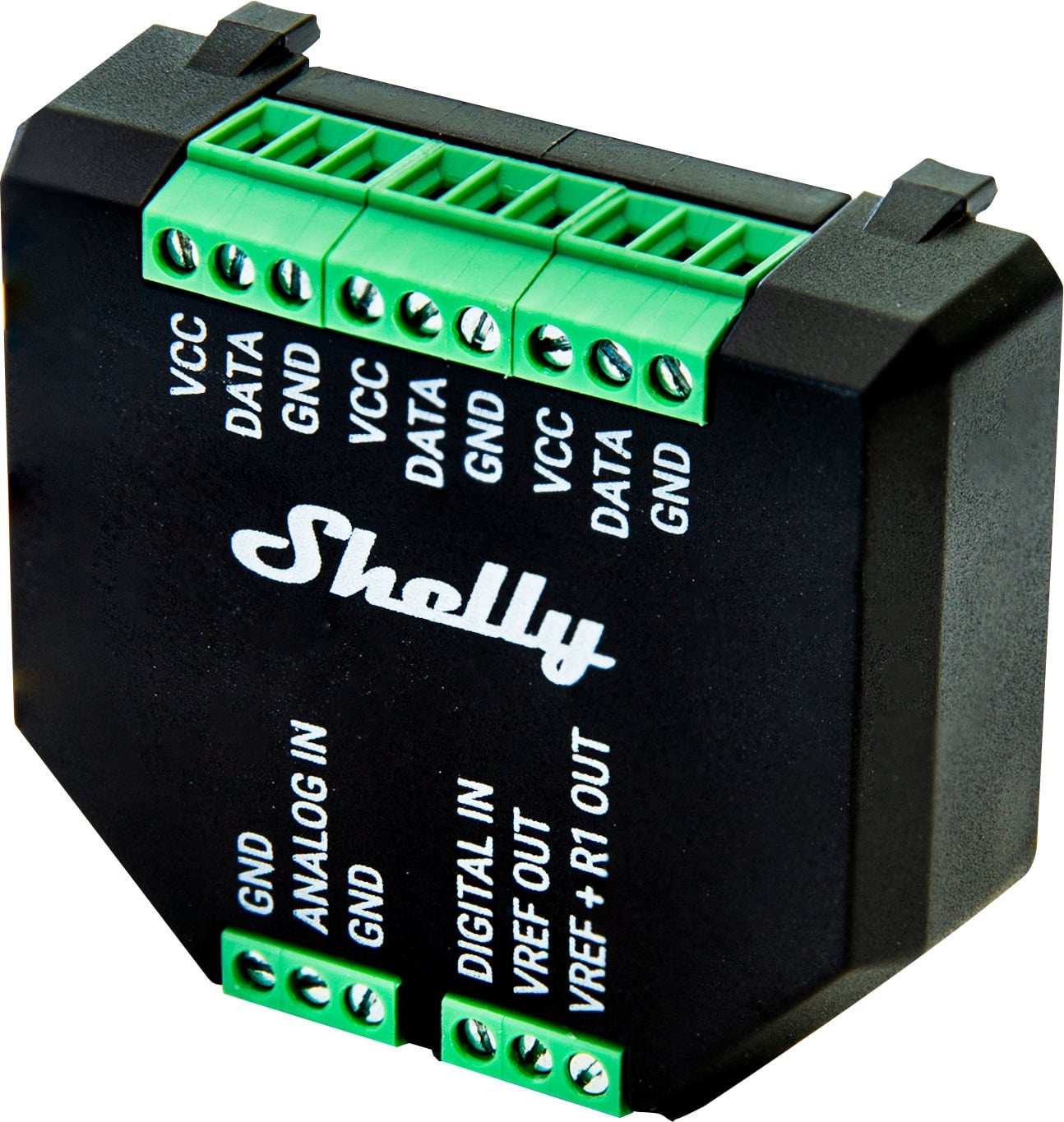

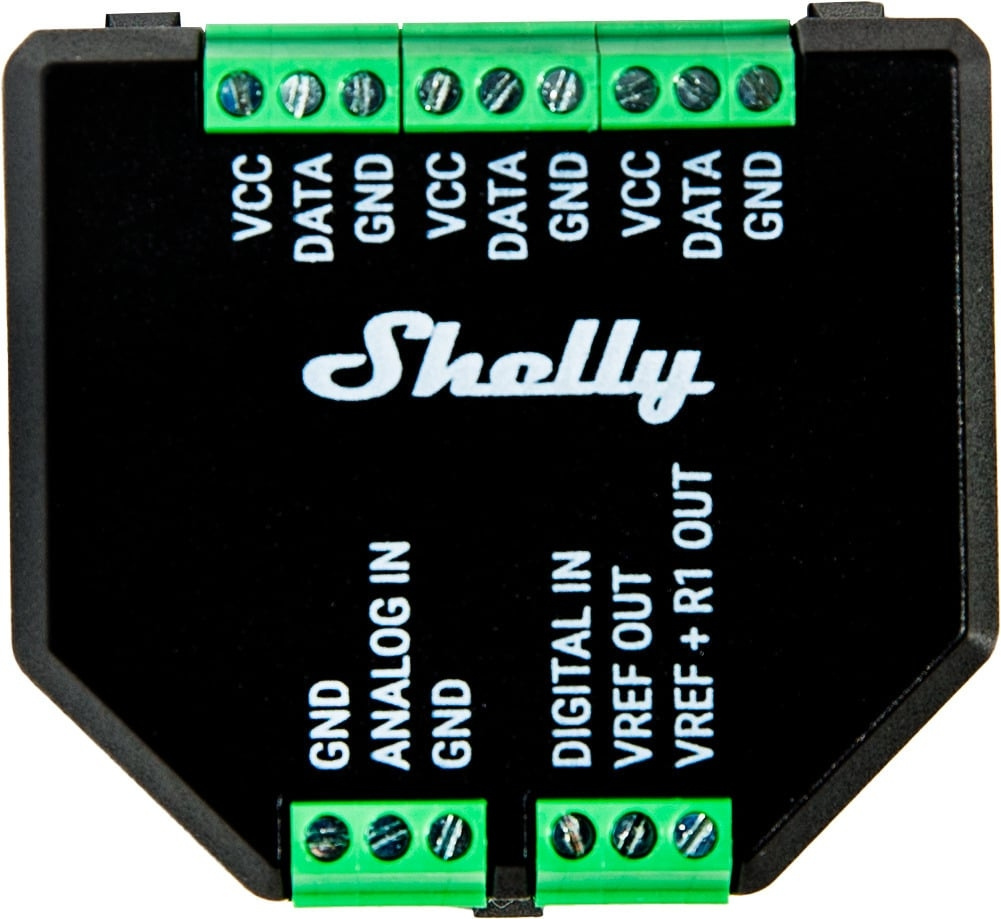

Aansluitingen van het apparaat:
- Ingangen: 1 analoge ingang, 1 digitale ingang
- Uitgang: 1 referentiespanningsuitgang, 1 referentiespanning via de uitgang van de belastingsweerstand, 2 aardingsaansluitingen*
- 1-draads aansluiting: 3 sensoren voedingsuitgangen (aangesloten op hetzelfde PCB-spoor), 3 sensoren data-aansluitingen (aangesloten op hetzelfde PCB-spoor), 3 aardingsaansluitingen*
* Aangesloten op dezelfde aardingslaag van de printplaat.
Kenmerken:
- Model: Shelly Plus Add-on
- Bedrijfsspanning (DC): 3,3 V (van Shelly-apparaat)
- Stroomverbruik: ≪ 0,5 W (zonder sensoren)
- VCC maximale stroom: 10 mA
- VREF-uitgang maximale stroom: 1 mA
- VREF+R1-uitgangsweerstand: 10 kΩ
- Digitale ingang: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / instelling kan worden gewijzigd via de instellingen
- Bedrijfstemperatuur: -20 ºC tot +40 ºC, alleen voor gebruik binnenshuis
- Afmetingen: 37 x 42 x 15 mm
- Gewicht: 105 g
- Sensoraansluiting voor apparaten met eenShelly
- Veelzijdige mogelijkheden
- Sluit analoge/digitale sensoren aan
